OB 700 - OB 720 - OB 730

OB 700 Mekanik Salmastra

Çalışma Sınırları
Çap	14 - 200 mm
Basınç	16 - 25 bar
Çevresel Hız	20 m/s
Sıcaklık	-50 ile 220 °C arası

Standart Malzemeler
Döner Eleman	Sabit Eleman	Elastomer
PASLANMAZ ÇELİK	KARBON - OBS13/OBS6/OBS9	NBR veya EPDM
SİLİSYUM KARBÜR	SİLİSYUM KARBÜR OBS13/OBS6/OBS9	Florokarbon (FPM)
TUNGSTEN KARBÜR	TUNGSTEN KARBÜR - OBS13/OBS6/OBS9	Florokarbon (FPM)

Tip Özellikleri
Döner Eleman	Yekpare tek parça
Sabit Eleman	Yekpare Tek Parça

Diğer Standart Malzemeler

Sabit Elemanlar

OBS4 : Karbon
OBS6 : Seramik
OBS9 : Seramik
OBS13 : Seramik

Yaprak Yaylar

Alman teknolojisine sahip yaprak yaylarımız kaynaklı veya telden ezme değildir. Orijinal, sinüs dalga formuna sahip yekpare yaylardır. Zaman içerisinde deformasyona uğramaz, dolayısıyla yay baskısı azalmaz, kırılmaz, paslanmaz.

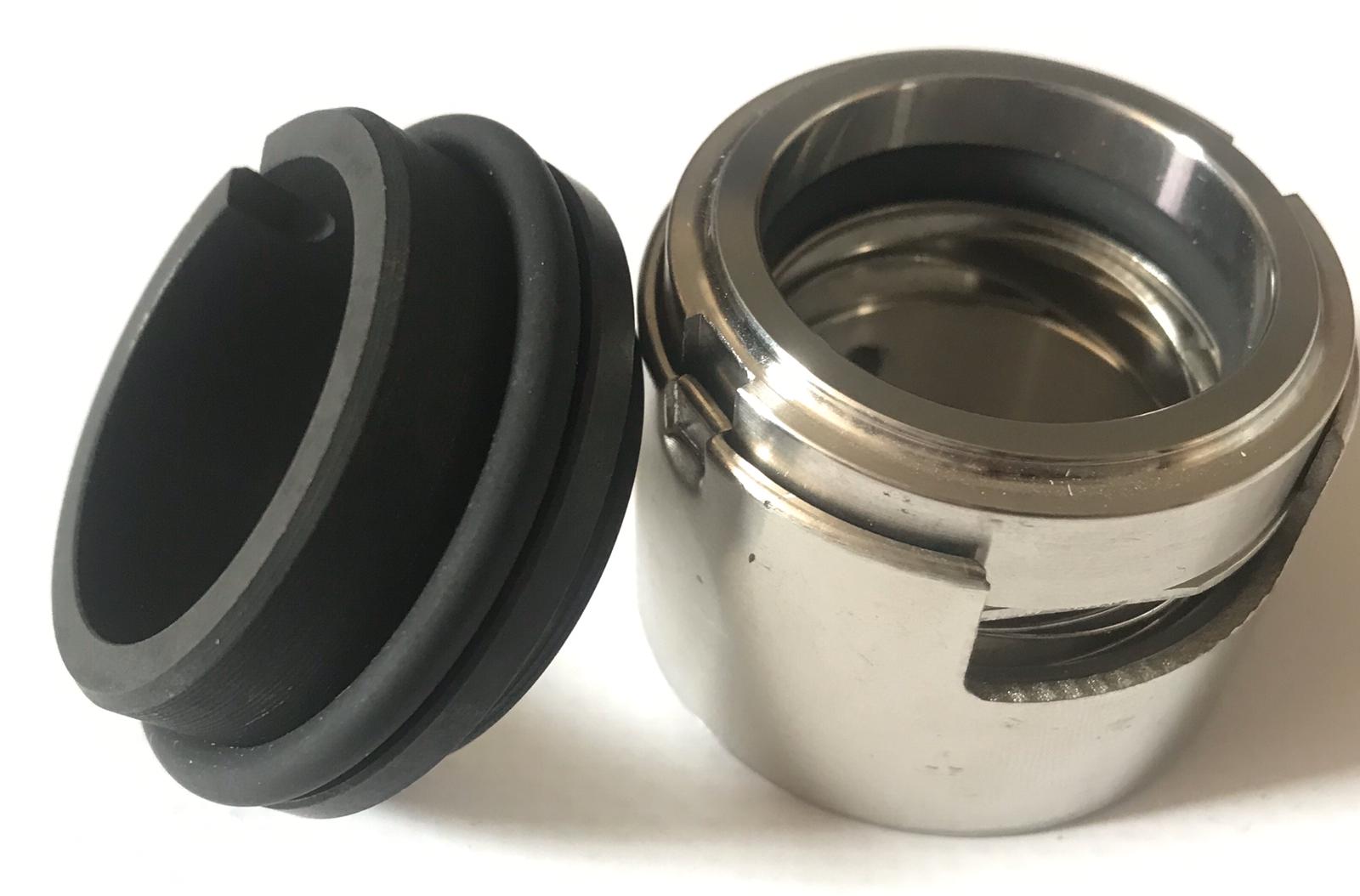

OB 720 Mekanik Salmastra

Çalışma Sınırları
Çap	14 - 200 mm
Basınç	16 - 25 bar
Çevresel Hız	20 m/s
Sıcaklık	-50 ile 220 °C arası

Standart Malzemeler
Döner Eleman	Sabit Eleman	Elastomer
KARBON	PASLANMAZ ÇELİK OBS13/OBS9/OBS6	NBR veya EPDM
KARBON	SİLİSYUM KARBÜR OBS13/OBS6/OBS9	Florokarbon (FPM)
SİLİSYUM KARBÜR	SİLİSYUM KARBÜR OBS13/OBS6/OBS9	Florokarbon (FPM)
TUNGSTEN KARBÜR	TUNGSTEN KARBÜR - OBS13/OBS6/OBS9	Florokarbon (FPM)

Tip Özellikleri
Döner Eleman	Ring geçme
Sabit Eleman	Yekpare Tek Parça

OB 730 Mekanik Salmastra

Çalışma Sınırları
Çap	6 - 80 mm
Basınç	0 - 10 bar
Çevresel Hız	10 - 15 m/s
Sıcaklık	-20 ile 180 °C arası

Standart Malzemeler
Döner Eleman	Sabit Eleman	Elastomer
KARBON	SİLİSYUM KARBÜR OBS13/OBS6/OBS9	Florokarbon (FPM)
SİLİSYUM KARBÜR	SİLİSYUM KARBÜR OBS13/OBS6/OBS9	Florokarbon (FPM)
TUNGSTEN KARBÜR	TUNGSTEN KARBÜR OBS13/OBS6/OBS9	Florokarbon (FPM)

Tip Özellikleri
Döner Eleman	Ring geçme
Sabit Eleman	Ring geçme

OB 750 Mekanik Salmastra KADEMELİ (FATURALI) MİLE MONTAJ

Çalışma Sınırları
Çap	14 - 200 mm
Basınç	25 - 40 bar
Çevresel Hız	20 m/s
Sıcaklık	-50 ile 220 °C arası

Standart Malzemeler
Döner Eleman	Sabit Eleman	Elastomer
PASLANMAZ ÇELİK	PASLANMAZ ÇELİK OBS13/OBS9/OBS6	NBR veya EPDM
KARBON	PASLANMAZ ÇELİK OBS13/OBS9/OBS6	NBR veya EPDM
KARBON	SİLİSYUM KARBÜR OBS13/OBS6/OBS9	Florokarbon (FPM)
SİLİSYUM KARBÜR	SİLİSYUM KARBÜR OBS13/OBS6/OBS9	Florokarbon (FPM)
TUNGSTEN KARBÜR	TUNGSTEN KARBÜR OBS13/OBS6/OBS9	Florokarbon (FPM)

Tip Özellikleri
Döner Eleman	Yekpare veya ring geçme
Sabit Eleman	Yekpare Tek Parça

Anma Çapı (d)	d_a	D	D_a	L	L_a	L_m	L_r	s	t	A
14	18	25	33	25,0	32,5	18	3	M5	6,0	10°
16	20	27	35	25,0	32,5	18	3	M5	6	10°
18	22	33	37	26,0	33,5	20	3	M5	7	10°
20	24	35	39	26,0	33,5	20	3	M5	7	10°
22	26	37	41	26,0	33,5	20	3	M5	7	10°
24	28	39	43	28,5	36,0	20	3	M6	8	10°
25	30	40	45	28,5	36,0	20	3	M6	8	10°
28	33	43	48	31,0	38,5	20	3	M6	8	10°
30	35	45	50	31,0	38,5	20	3	M6	8	10°
32	38	47	55	31,0	38,5	20	3	M6	8	10°
33	38	48	55	31,0	38,5	20	3	M6	8	10°
35	40	50	57	31,0	38,5	20	3	M6	8	10°
38	43	55	60	31,0	38,5	23	3	M6	8	10°
40	45	57	62	31,0	38,5	23	3	M6	8	10°
43	48	60	65	31,0	38,5	23	3	M6	8	10°
45	50	62	67	31,0	38,5	23	3	M6	8	10°
48	53	65	70	31,0	38,5	23	3	M6	8	10°
50	55	67	72	32,5	42,5	25	3	M6	8	10°
53	58	70	79	32,5	42,5	25	3	M8	8	10°
55	60	72	81	32,5	42,5	25	3	M8	8	10°
58	63	79	84	37,5	47,5	25	3	M8	9	10°
60	65	81	86	37,5	47,5	25	3	M8	9	10°
63	68	84	89	37,5	47,5	25	3	M8	9	10°
65	70	86	91	37,5	47,5	25	3	M8	9	10°
68		89		34,5	47,5	25	3	M8	9	10°
70	75	91	99	42,0	52,0	28	3	M8	9	10°
75	80	99	104	42,0	52,0	28	3	M8	10	10°
80	85	104	109	41,8	51,8	28	3	M8	10	10°
85	90	109	114	41,8	56,8	28	3	M8	10	10°
90	95	114	119	46,8	56,8	28	3	M8	10	10°
95	100	119	124	47,8	57,8	28	3	M8	10	10°
100	105	124	129	47,8	57,8	28	3	M8	10	10°
