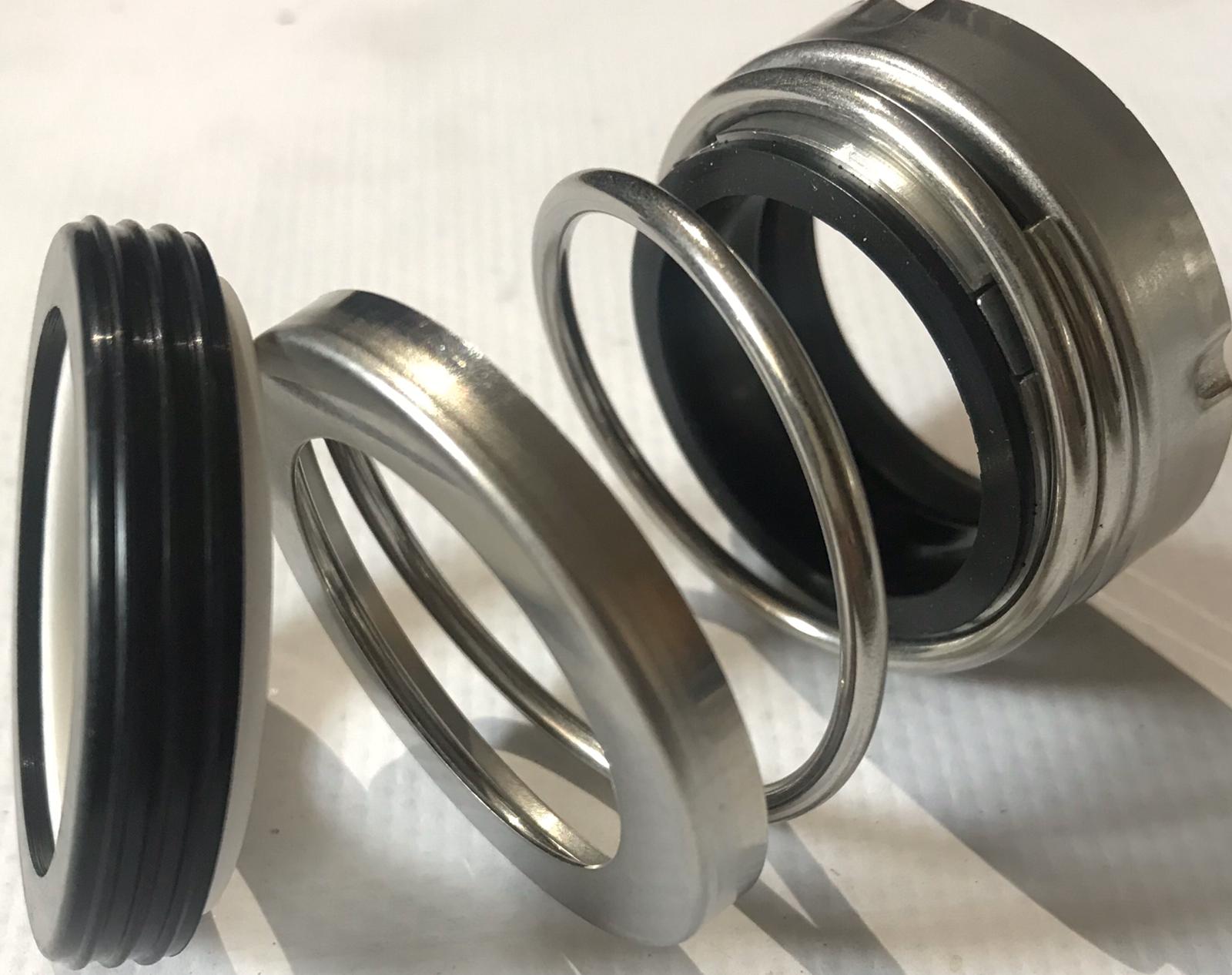

- Ürün Kodu: OB 240
- Kategoriler : Mekanik Salmastralar
- 671 Kişi Görüntüledi
| Çalışma Sınırları | |
| Çap | 16 - 75 mm |
| Basınç | 0 - 12 bar |
| Çevresel Hız | 15 m/s |
| Sıcaklık | -20 ile 200 °C arası |
| Standart Malzemeler | ||
| Döner Eleman | Sabit Eleman | Elastomer |
| KARBON | SERAMİK | EPDM |
OB 240 ÖLÇÜ TABLOSU
| Mil Çapı (d) | D | d16 | L | L38 |
| 16 | 27 | 27 | 26 | 10,3 |
| 18 | 31 | 33 | 27 | 10,3 |
| 20 | 34 | 35 | 27 | 10,3 |
| 22 | 34 | 37 | 27 | 11 |
| 24 | 40 | 39 | 29 | 11 |
| 25 | 40 | 40 | 29 | 11 |
| 28 | 45 | 43 | 32 | 11 |
| 30 | 47 | 45 | 32 | 11 |
| 32 | 47 | 48 | 32 | 11 |
| 33 | 51 | 48 | 32 | 11 |
| 35 | 52 | 50 | 32 | 11 |
| 38 | 54 | 56 | 34 | 11 |
| 40 | 58 | 58 | 32 | 12,7 |
| 43 | 62 | 61 | 32 | 12,7 |
| 45 | 62 | 63 | 32 | 12,7 |
| 48 | 66 | 66 | 32 | 12,7 |
| 50 | 71 | 70 | 35 | 12,7 |
| 53 | 74 | 73 | 33 | 14,2 |
| 55 | 76 | 75 | 33 | 14,2 |
| 58 | 79 | 78 | 38 | 14,2 |
| 60 | 82 | 80 | 38 | 14,2 |
| 63 | 87 | 83 | 38 | 14,2 |
| 65 | 85 | 85 | 36 | 16 |
| 68 | 92 | 90 | 36 | 16 |
| 70 | 92 | 92 | 44 | 16 |
| 73 | 99 | 93 | 44 | 16 |
| 75 | 99 | 97 | 44 | 16 |
L boyları montaj ölçüleridir. Büyüklükler mm'dir.
| Montaj Boy Töleransları | ||
| d ≥ | d ≤ | Tölerans |
| 6 | 12 | L ± 0,5 mm |
| 14 | 18 | L ± 1,0 mm |
| 20 | 25 | L ± 1,5 mm |
| 28 | 80 | L ± 2,0 mm |
